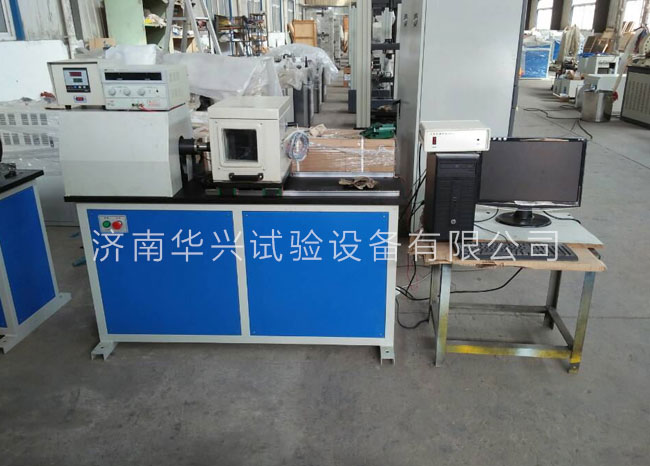

試驗機采用臥式結構進行離合器綜合性能試驗，能夠測量電磁離合器總成的靜扭矩、低吸合電壓、釋放電壓及反電動勢等性能。測量方便、快速、準確。主機采用組合式結構，電氣部分由調速系統及顯示測量系統組成，本機采用交流流伺服電機及調速系統，通過調速系統控制交流電機的正、反轉和速度的精度。負荷和扭矩測量系統由高精度的扭矩傳感器、測量放大器、A/D轉換器、穩壓電源等組成。位移測量系統由光電編碼器、脈寬整形電路、倍頻電路、計數電路組成。所有的控制參數及測量結果均可以在屏幕上實時顯示。并具有過載保護功能。

主要技術指標：

1、扭矩測量范圍：3－300N.m。

2、電壓測量范圍：0-30V,20A

3、反電動勢測量范圍：0-500V

 4、溫度：室溫--150℃（單獨控制）

   5、橡膠件的扭斷試驗要求為200Nm,而且要在加熱到150度2小時后做扭矩，

主要標置：

1、綜合試驗臺主機一臺；

2、離合器綜合試驗控制系統及軟件一套；

3、離合器扭矩試驗夾具各一套；

4、穩壓電源及專用示波器各一臺；

5、聯想品牌電腦及彩色打印機各一臺。

6、溫控爐一套
